三/四模三/四冲螺栓冷镦机内部结构

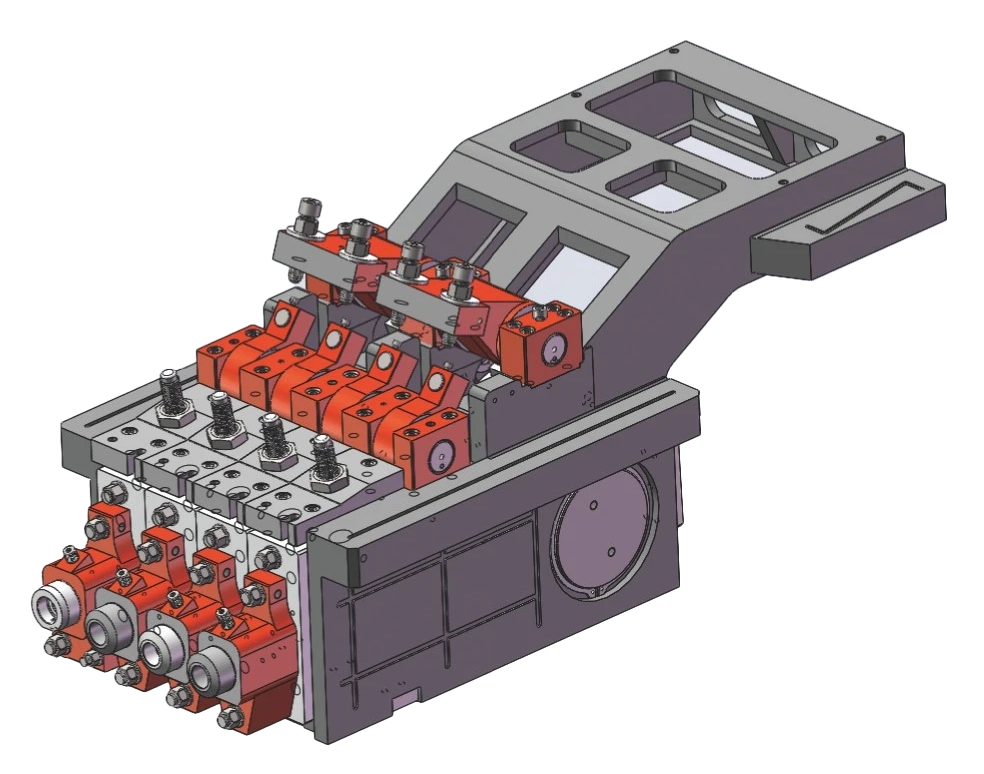

主滑块部分

滑块高稳定性，高精度的“马腿式”滑块，可上下左右调节。主滑块连接后翼的巧妙设计，底部都采用超耐磨的铸锡铜板，自动供油，保证机器滑块的长期运作精度。

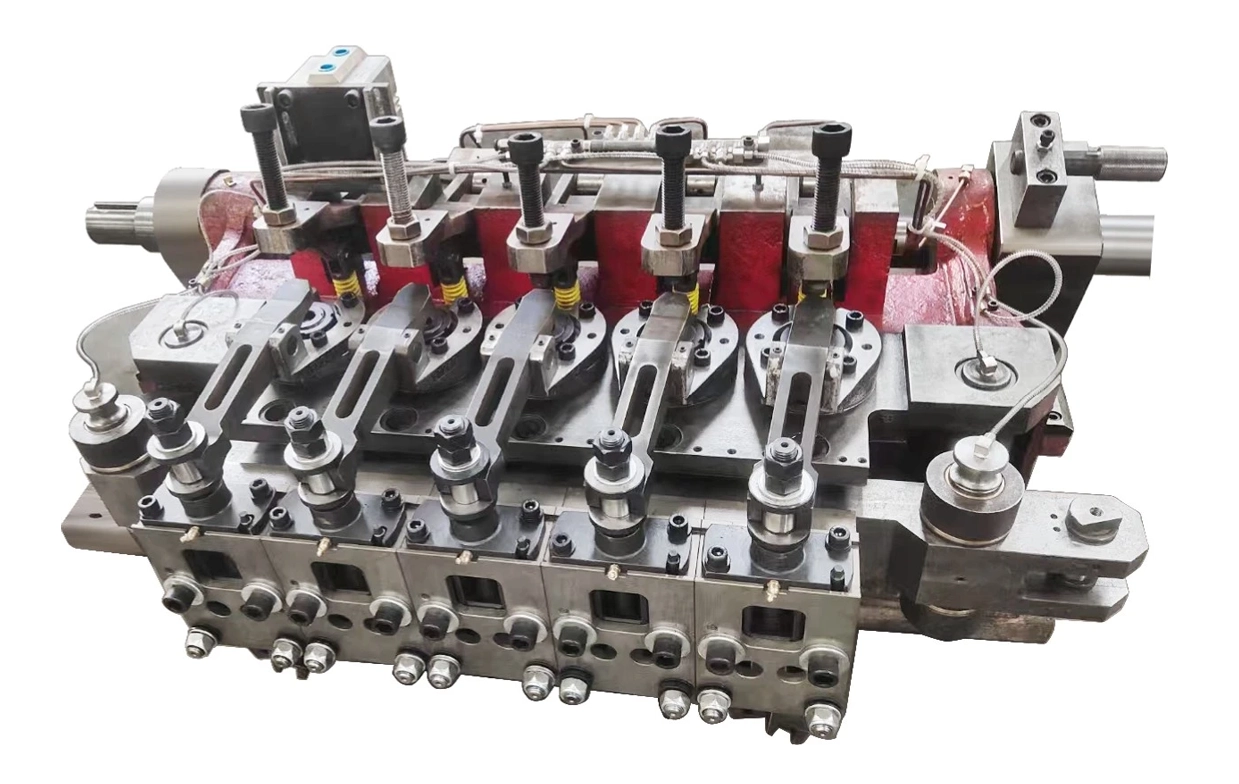

夹仔台部件

高精度多功能的夹仔台，可选择弹簧式夹仔台或气动式夹仔台，实现零件的平移或翻转。

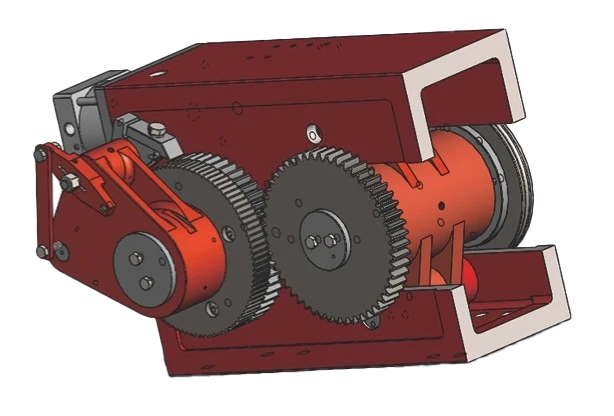

齿轮机构

送料大齿轮和切刀齿轮高精度的加工，齿面通过热处理后，采用进口的磨齿机客齿，使得切刀机构和送料机构完美的契合。

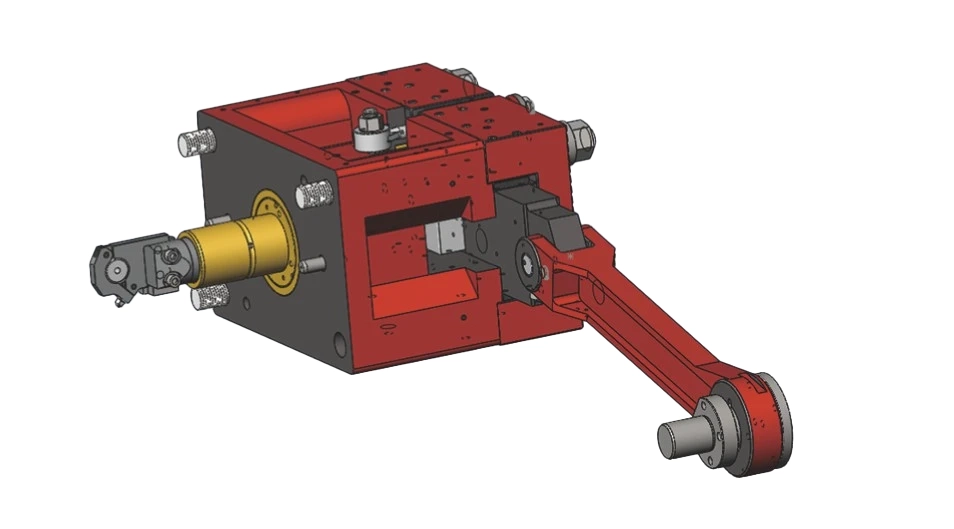

剪切部分

切料部份为滑块连杆驱动，曲轴传递连贯的剪切力，使剪短面整齐平整。

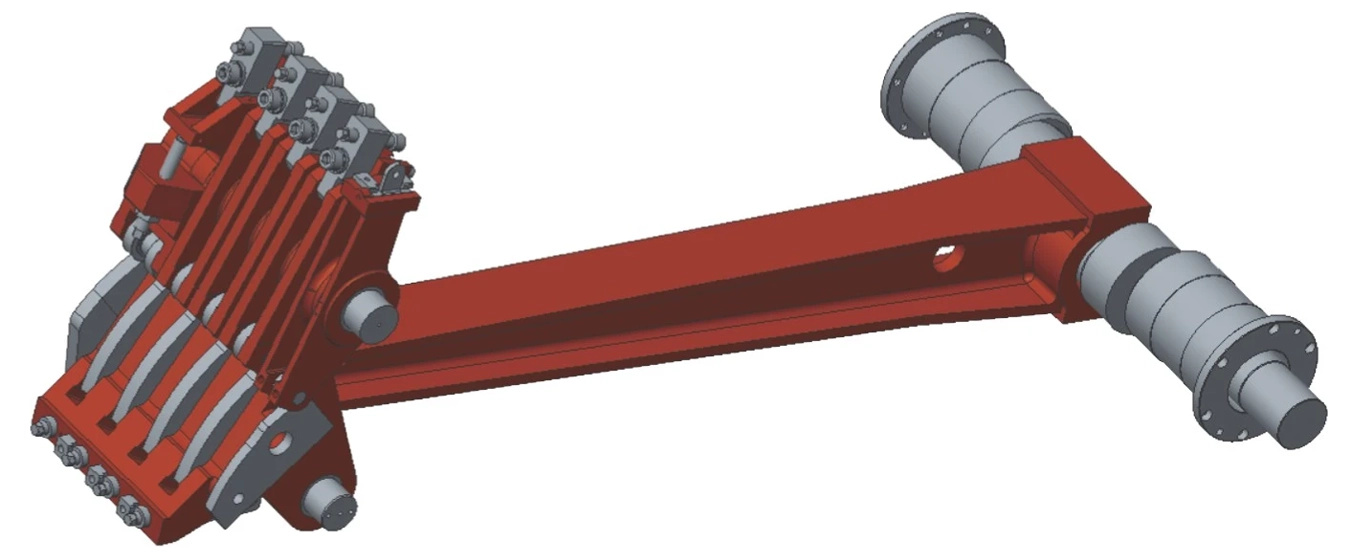

后托部分

后托部分各工位的顶料长度可通过凸轮单独调整，也可更换凸轮实现切边。

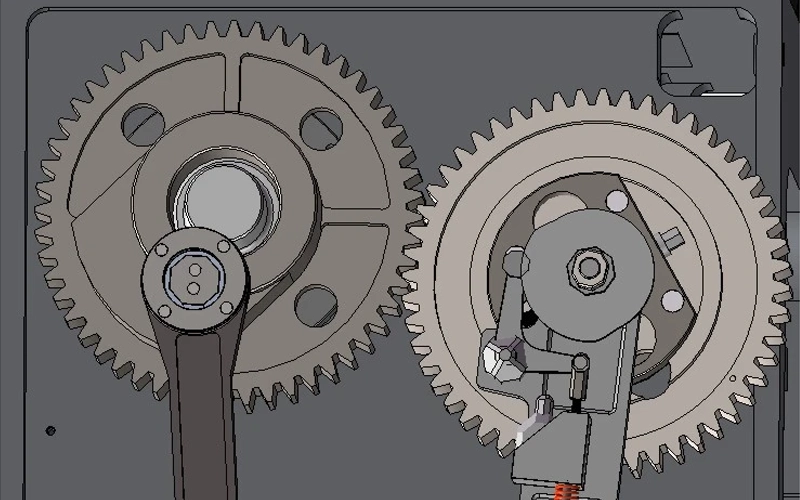

送料部分

采用进口设备加工齿轮，保证齿轮精度，提高进料的精度。

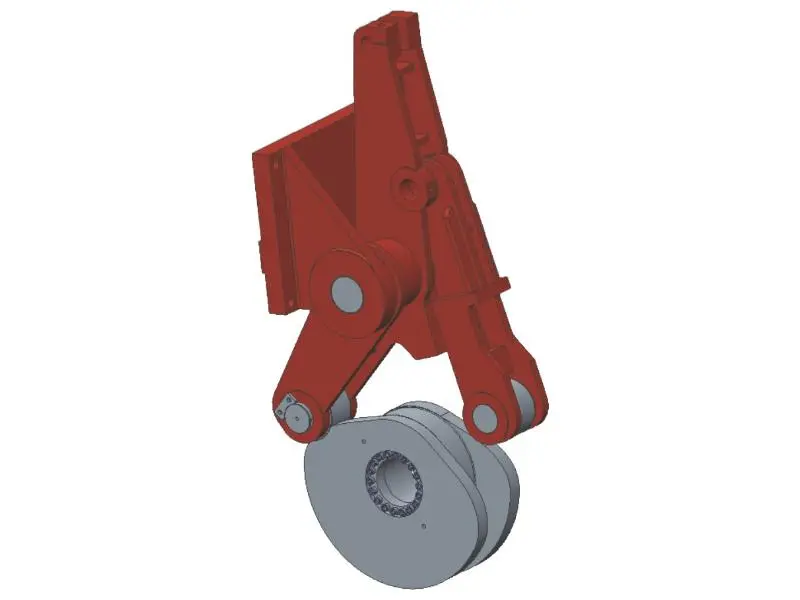

移钳部分

采用共轭凸轮夹钳传动机构，钳架往复运动更加平稳，高速运转更加稳定。

三/四模三/四冲螺栓机技术规格

规格机型
模数
产品	尺寸
	最长长度 (mm)
	最短长度	外六角螺丝
		强力螺丝
最大切断直径（mm）
最大切断长度（mm）
后托顶出长度(mm)
前托顶出长度 (mm)
切模 (D×L) (mm)
母模 (D×L) (mm)
母模中心距离 (mm)
公模束 (D×L)(mm)
主滑板行程 (mm)
压造力 (ton)
每分钟最大产能 (pcs/minute)
主马达 (KW)
机械重量 (ton)

63sL
3
1/4(m6)
80
12
12
8
105
90
20
28×46
50×110
60
40×110
150
40
210
15
8.5

83s/L
3
5/16(m8)
75/90
12
12
11
105/120
85/100
22
35×56
60×105/130
87
45×110
150/160
65
180/160
18.5
11/12

83sXL/UL

5/16(m8)

150/200

30/40

180/240

175/215

30/35

38×79

70×185/240

45×130/175

250/350

150/140

14/17

103s
3
3/8(m10)
110
16
16
13
135
115
20
40×66
75×135
93
50×110
190
90
150
22
15

103sL/XL/UL
3
3/8(m10)
160/210/310
30/50/80
30/50/80
13
180/230/350
175/225/325
30/36/60
40×80
75×185/240/330
93
50×130/190/200
250/360/460
85/90/90
130/100/80
30
18/21/27

133sL/XL/UL
3
1/2(M12)
160/210/310
40/50/80
40/50/80
16
185/240/360
180/225/325
30/35/60
46×80/55×100/55×100
93×190/240/350
114
60×170/200/250
270/360/500
130/130/140
125/100/80
37
26/29/34

163s/L

5/8(m16)

150/200

30/40

185/270

185/230

33/36

60×100/120

100×195/240

126

75×160/200

280/360

200

120/100

39/46

163sXL/UL

5/8(m16)

250/300

60/100

320/360

280/335

50/60

60×120

100×294/360

126

75×232

420/500

215

75/65

48/55

203s
3
3/4(m20)
200
40
40
25
270
230
35
75×120
125×240
138
90×190
360
265
90
75
58

253L
3
1(m24)
250
60
60
30
320
290
60
90×140
160×294
174
105×232
440
380
60
110
98

303s
3
1-1/4(m30)
300
100
100
34
400
340
60
110×140
178×385
195
120×250
500
520
45
132
135

363s
3
1-3/8(m33)
300
100
100
36
400
340
60
115×140
195×385
210
135×280
500
600
40-45
160
170

64SL/LL
4
1/4（M6）
80/105
12/15
12/15
8
105/130
90/110
20/25
28×46
50×105/130
60
40×110
150/180
40/45
220/200
15
10/12

84S/L
4
5/16(m8）
75/90
15
15
11
105/120
90/100
22
35×56
60×105/130
87
45×110
150/160
70
160
22
12/13.5

84SXL/SUL
4
5/16(m8）
150/200
30/40
30/40
11
180/240
175/215
30/35
38×79
70×185/240
87
45×130/175
250/350
70
160/140
22
16/20

104S/SL
4
3/8(m10)
110/160
15/30
15/30
13
135/180
115/175
30
40×66/80
75×135/185
93
50×110/130
190/250
90/85
140/130
30
17/20

104SXL/SUL
4
3/8(m10)
210/310
40/90
40/90
13
230/350
225/325
36/60
40×80
75×240/330
93
50×190/200
360/460
90
110/80
30/37
25/30

134SL/XL/UL
4
1/2(m14)
160/210/310
35/40/90
35/40/90
16
185/240/360
180/225/325
30/35/60
46×80	60×100
93×190/240/350
114
60×170/200/350
270/360/500
120/130/130
120/100/80
37
28/33/39

164S/L
4
5/8(m16)
160/210
30/40
30/40
22
185/270
185/230
33
60×100/120
100×195/240
126
75×160/200
280/360
200
100
55
45/51

164SXL/SUL
4
5/8(m16)
250/300
60/100
60/100
22
320/360
280/335
50/60
60×120
100×294/360
126
75×232
420/500
215
75/65
75
56/62

204S/SL
4
3/4(m20)
200/250
40/60
40/60
26
270/320
230/285
35/60
75×120
125×240/294
138
90×190/232
360/430
265/285
90/65
75
65/76

204SUL/L
4
3/4(m20)
305/360
100
100
25
360/445
335/370
60/70
75×120
125×360/420
138
90×240/290
500/580
300/320
60/55
90
87/82

254L

1(m24)

250/300/380

60/100/100

320/370/460

290/340/410

90×140

160×294/370/450

174

105×232/235

440/500/600

380/420/450

60/55

108/128/160

254SL

1(m24)

250/300/380

60/100/100

320/370/460

290/340/410

90×140

160×294/370/450

174

105×232/235

440/500/600

380/420/450

60/55

110

108/128/160

254SXL

1(m24)

250/300/380

60/100/100

320/370/460

290/340/410

90×140

160×294/370/450

174

106×270

440/500/600

380/420/450

45-50

110

108/128/160

304S
4
1-1/8(m27)
300
100
100
35
400
340
60
110×140
160×385
195
120×250
500
520
45
132
152

364S
4
1-1/4(m30)
300
100
100
37
400
340
60
115×140
195×385
210
135×250
500
600
40-45
160
195

我们公司不断进行研究和改进。规格和参数仅供参考。如有任何变更，我们不会另行通知。谢谢你的理解。
